Neues Digital Void Label ermöglicht Manipulationsnachweis

Schreiner Group kombiniert NFC und gedruckte Elektronik

Das neueste ((rfid))-Digital Void Label der Schreiner Group dient dem elektronischen Manipulationsnachweis und lässt sich mit dem Smartphone auslesen. Es macht Label-Manipulationen sichtbar, die auf eine potentielle Gefahr für den Endkunden hinweisen.

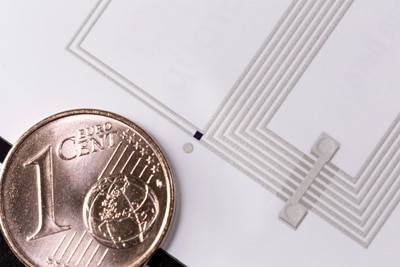

RFID-Label Schreiner Group
Die clevere Kombination aus einem Siliziumchip (schwarz) und einer gedruckten Leiterbahn – auch Hybridelektronik genannt – ist ein besonderes Kennzeichen des Labels (Quelle: Schreiner Group)

Auch Hersteller profitieren laut Schreiner, da sie über das integrierte Geotracking als Monitoring sehen, wo ihre Produkte im Einsatz sind. Möglich ist das dank der Kombination von Spezialkompetenzen wie gedruckter Elektronik und digitalem Know-how in dem dünnen, flexiblen Hightech-Label.

Voraussetzung für die Auslesung des Labels ist ein NFC-fähiges Smartphone, bei iOS-Geräten Version 11 des Betriebssystems. Endkunden richten dieses mit aktivierter NFC-Funktion beziehungsweise Reader-App aus wenigen Zentimetern Entfernung auf das Label. Ein Browserfenster zeigt dann die Unversehrtheit des Etiketts sowie Zusatzinformationen an. Über einen Button gelangen die Verbraucher außerdem zum integrierten Geotracking. Dort sehen sie, in welchen Regionen das Label bereits ausgelesen wurde. Eine etwaige Manipulation zeigt das Label auf zwei Arten an: Beim Lösen des Labels von der Oberfläche entsteht dank Void-Effekt ein optischer Manipulationshinweis. Zusätzlich meldet ein gedruckter elektronischer Fühler beim Scan mit dem Smartphone die Manipulation des Labels.

Hybridelektronik, RFID-Technologie und digitales Know-how kombiniert
Das vollständig drucktechnisch hergestellte ((rfid))-Digital Void Label basiert auf dem Industriestandard ISO / IEC 14443 und enthält NFC Forum Tag 2 konforme Tag ICs mit einem Arbeitsbereich von bis zu 10 Zentimetern. Das Musterlabel basiert auf Hybridelektronik: eine Kombination aus Siliziumchip und gedruckter Leiterbahn. Es enthält einen optisch unsichtbaren „Fühler“ aus gedruckter Elektronik, der bei einer Manipulation durchtrennt wird. Die kontaktlose Funkwellenübertragung via RFID (Radio-Frequenz-Identifikation) läuft über einen Chip und eine Antenne. Chip-Programmierung und -Verschlüsselung führt die Schreiner Group selbst durch, die Integration von UHF-Chips für industrielle Anwendungen ist möglich.

RFID-Label auf Rolle
Schreiner Group
Das Hightech-Label für Rolle-zu-Rolle-Prozesse bietet beste Voraussetzungen für automatisierte Weiterverarbeitung und industrielle Serienfertigung (Quelle: Schreiner Group)

Als optischer Manipulationsnachweis dient der integrierte Void-Effekt: Eine Spezialfolie führt zum partiellen Zerstören der Label-Oberfläche, die Manipulation am Etikett ist unwiderruflich und für jeden sichtbar. Ein digitales Informationssystem liest den Manipulationszustand aus und speichert ihn in einer Datenbank. Das ebnet den Weg für Monitoring, beispielsweise in Form von Geotracking. Zusätzliche Sicherheitsfeatures wie Hologramme, Kippfarben oder thermochromatische Farben können ergänzt werden.
