Innovatives Präzisionsmessgerät

Sibress Flexocontrol 3D Plus zur Qualitätskontrolle von Flexoplatten

Splitscreen Flexocontrol

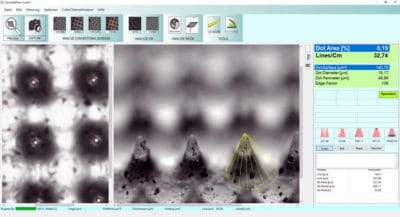

Das Splitscreen-Interface von Flexocontrol 3D Plus (Quelle: Sibress)

Sibress, Hersteller von Mess- und Analysesystemen zur Qualitätssicherung im Flexo- und Verpackungsdruck aus Starnberg, Deutschland, bringt mit dem mobilen Flexocontrol 3D Plus ein Plattenmessgerät für die Analyse von Produktionsparametern bei der Flexoplattenherstellung auf den Markt.

Sibress Flexocontrol 3D Plus
Sibress Flexocontrol 3D Plus ist ein neues kompaktes Präzisionsmessgerät für druckfertige Flexoplatten, zur Betrachtung und Messung in 2D und 3D sowie für bebilderte LAMS-Platten, Film und Drucke (Quelle: Sibress)

Das System kann Raster auf Flexoplatten in Feinheiten zwischen 30 und 85/cm (80–216 lpi) messen. Flexocontrol 3D Plus hat ein neuartiges Optiksystem mit erhöhter optischer Vergrößerung, das insbesondere die Seiten- bzw. Flankenansicht der Rasterpunkte besser und präziser erfasst. Ebenso wurde das Werkzeug zur Messung von Relieftiefen, Flankenwinkeln sowie – besonders wichtig – der Versockelung (Bodenfläche) der druckenden Punkte weiterentwickelt.

Anzeige

Exakte Plattenanalyse

Sibress Flexocontrol 3D Plus kann gleichzeitig die Oberfläche sowie die tiefer liegenden Partien von Rasterpunkten und deren Versockelung von der Seite erfassen. Zwei Kameras nehmen die Oberfläche und die Flanken von Rasterpunkten auf, wobei mit der Seitenkamera dank einer neu entwickelten Methode der gesamte Sichtbereich scharf abgetastet werden kann. Zusätzlich erlaubt die neue Blendensteuerung der Seitenkamera die gezielte Anpassung an Lichtverhältnisse bzw. die Anforderungen unterschiedlicher Plattenmaterialien und Raster. Zusammen schaffen beide Funktionen die Voraussetzung, um jede Stelle im Bild gestochen scharf abzubilden, feinste Details aufzulösen und so eine hohe Messgenauigkeit zu erreichen.

Auswertung aller Parameter

Alle im aktiven Messfeld befindlichen Rasterpunkte werden erfasst und von der Versatile@flex-Software analysiert und ausgewertet. Mittels Splitscreen-Modus können Bilder direkt nebeneinander verglichen werden. Der Anwender sieht auf der einen Seite die Auswertung von Parametern wie Rastertonwert, Rasterweite, Punktdurchmesser sowie Punktumfang. Im Fenster daneben wird der Rasterpunkt von der Seite gezeigt, der dann mit dem weiterentwickelten Tool zur geometrischen Vermessung beurteilt werden kann. Weitere Funktionen sind u. a. die Messung von Farbaufsichten, CMYK-Auswertungen, Statistiken, das Speichern von Messkurven oder die automatische Erstellung von Messprotokollen mit Bildern im PDF-Format.

Splitscreen Flexocontrol
Das Splitscreen-Interface von Flexocontrol 3D Plus (Quelle: Sibress)

Darüber hinaus zeigt die Software die Ergebnisse von Messreihen in übersichtlichen Aufstellungen und Kennliniendiagrammen. Die erfassten Bilder und grafischen Darstellungen der Messresultate lassen sich archivieren und später für vertiefende Analysen oder Statistiken wieder laden.

Automatisch kalibriert

Ein weiteres Feature von Flexocontrol 3D Plus ist die Autokalibration. Zusammen mit einem optionalen lasergeätzten Kalibriertarget sorgt die vollautomatische Kalibration laut Sybress für dauerhafte Genauigkeit der Messungen. Dies ist insbesondere für Betriebe von Vorteil, deren Qualitätsmanagement eine regelmäßige Überprüfung und Kalibrierung der Messtechnik verlangt. Die Seitenkameraoptik wird in X-,Y- und Z-Achse werkseitig kalibriert, wobei die Z-Kalibration in einem eigens entwickelten Verfahren zusätzlich mit einem speziellen Mikroskop abgeglichen wird.

Flexopunkte Seitenansicht
Einzelaufnahme der Seitenansicht eines Druckpunktes (Quelle: Sibress)

Mobil oder stationär in Aktion

Flexocontrol 3D Plus ist in einer mobilen Version, bestehend aus Messgerät und Durchlichteinheit, oder als stationäres Modell erhältlich. Bei der stationären Version wird das Messgerät an einem Haltearm geführt und trifft beim Absenken sofort die gewählte Messposition. Durch einfaches Entriegeln vom Führungsarm lässt sich das Gerät zusammen mit der separaten Lichteinheit auch als mobile Version nutzen. Da das Gerät über ein langes USB-Kabel verfügt, lassen sich auch große Platten bequem auf der ganzen Fläche messen.

In Kürze wird für die stationäre Version von Flexocontrol 3D Plus der Anschluss eines Mikrometers kommen, sodass auch die genaue Plattenstärke ermittelt werden kann. Außerdem will Sibress weitere nützliche Softwarefunktionen sowie eine Vorrichtung für das Messen von Sleeves mit Flexocontrol 3D Plus einführen. [4918}

Weitere Informationen: www.sibress.com.
